目前国产大模型的识别机械结构及判别结构合理性的能力

寂静回声

提问

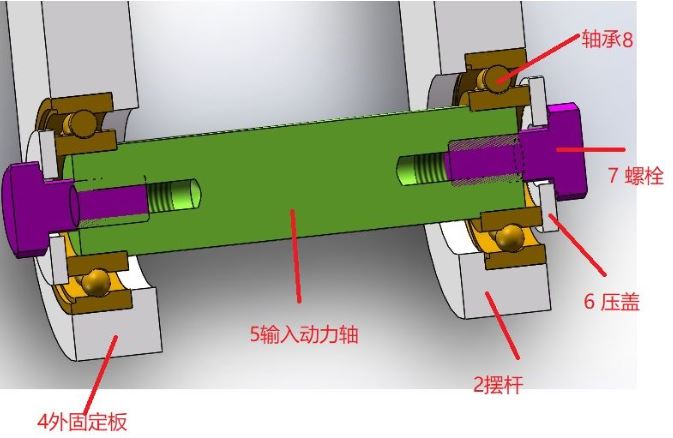

此图为轴承定位的三维装配图的剖开视角，请指出结构的不合理处。

豆包专家模型的回答

1. 致命设计错误：螺栓预紧力直接拉伸动力轴
问题描述：螺栓 7 采用 "左端头部压紧左压盖 + 右端拧入轴体内部螺纹孔" 的结构。原理错误：拧紧螺栓时，螺栓杆被拉长产生的拉力会直接作用在轴 5 的两端，将整个输入动力轴沿轴向拉长。严重后果：
轴产生永久塑性变形或疲劳断裂
90% 以上的预紧力被用于拉伸轴体，而非作用在轴承滚动体上，轴承预紧完全失效
轴的旋转精度急剧下降，振动和噪声超标
2. 轴承内圈无轴肩定位，轴向约束完全失效
问题描述：输入动力轴 5 的两端未设计任何轴肩来定位轴承内圈的内侧端面。原理错误：轴承内圈仅靠外侧压盖 6 的端面压紧，内侧无任何轴向限位。严重后果：
轴受到任何轴向力时，内圈都会在轴上发生轴向滑动，破坏过盈配合
两个轴承内圈的轴向位置无法精确保证，装配一致性极差
轴承无法承受任何轴向载荷，极易发生早期失效
3. 轴承外圈轴向定位完全缺失
问题描述：
左侧轴承外圈仅靠外固定板 4 的单侧台阶定位，右侧无任何约束
右侧轴承外圈安装在摆杆 2 的通孔内，两侧均无有效定位（压盖 6 仅压内圈，与外圈之间存在间隙）
严重后果：外圈会在安装孔内自由轴向窜动，导致轴的径向和轴向跳动严重超标，轴承寿命缩短 80% 以上。
4. 动力轴强度和刚度被严重削弱
问题描述：为穿入螺栓 7，在传递扭矩的输入动力轴中心加工了贯穿通孔，且右端加工有深螺纹孔。原理错误：
中心通孔大幅降低了轴的扭转强度和弯曲刚度
通孔与螺纹孔的交界处会产生严重的应力集中
严重后果：在交变扭矩和弯矩作用下，轴极易在螺纹孔根部发生疲劳断裂。
5. 轴承预紧不可控且无法实现
问题描述：没有独立的轴承预紧机构，预紧力完全由螺栓 7 的拧紧力矩决定。原理错误：
大部分预紧力用于拉伸轴体，而非轴承滚动体
轴的热伸长、离心力变形会导致预紧力剧烈波动
没有任何预紧力调整机构
严重后果：轴承要么预紧不足导致游隙过大，要么预紧过度导致发热卡死，无法稳定工作。
6. 轴承拆卸极其困难
问题描述：
内圈无轴肩，拆卸时无法用拉马抓取内圈端面
压盖 6 与内圈紧密贴合，无拆卸间隙
严重后果：过盈配合的内圈无法从轴上顺利取出，拆卸时极易损坏轴颈和轴承，甚至导致整个轴报废。
7. 无密封和润滑结构
问题描述：轴承两端未设计任何密封件（油封、防尘盖、O 型圈等），也没有润滑油路。严重后果：灰尘、杂质和水分会迅速进入轴承内部，同时润滑油会快速泄漏，轴承会在短时间内因磨损和缺油失效。
8. 螺栓无防松措施
问题描述：螺栓 7 在旋转振动工况下没有任何防松措施（如弹簧垫圈、止动垫片、螺纹胶等）。严重后果：螺栓会在工作中逐渐松动，导致轴承预紧力消失、轴轴向窜动，最终引发整个机构的突发性故障。
9. 压盖存在干涉卡死风险
问题描述：压盖 6 为整体式结构，同时覆盖轴承内圈和外圈的端面。原理错误：若压盖外径加工尺寸超差，会同时压到轴承内圈和外圈，导致轴承内外圈被刚性压紧。严重后果：轴承滚动体无法转动，轴承完全卡死，电机过载烧毁。

基本上全是胡说八道，这就说明目前国产大模型的识别机械结构及判别结构合理性的能力是零。
1 那明明轴承挡圈定位轴承内圈，怎么就成了拉动。左右都有螺钉紧固挡圈挡圈，AI看不到这个对称结构。
2 那明明有轴承内圈的轴肩定位，AI就是看不到轴肩。
3 轴承外圈的确只有一侧固定，但这是深沟球轴承啊，AI看不到轴承类型。
4 有一点道理，但问题螺纹底孔并不是贯穿通孔。
5 这是深沟球轴承，预紧什么。
6 压盖是通过螺钉压紧轴承内圈的，拆了螺钉，那压盖自然就拆掉了，AI看不懂结构。
7 无密封结构是个问题，但要结合工作场合。
8 螺钉没有防松措施是个问题，但还是那句话，要结合工作场合。
9 说压盖同时覆盖轴承内圈和外圈的端面，这简直胡说八道。是个人都能看到图中压盖只覆盖了轴承内圈，AI完全没有空间概念。

智谱5.1深度思考模型的回答

观察该轴承定位的三维装配图，发现结构存在以下不合理之处：
1轴承外圈未有效固定：轴承（8）的外圈需通过压盖（6）或外固定板（4）实现轴向定位，但图中压盖（6）未与轴承外圈紧密接触，仅处于外侧，无法限制轴承的轴向窜动，可能导致轴承在运行时发生轴向位移。
2螺栓（7）的固定方式不当：螺栓（7）仅穿过轴（5）和压盖（6），但未通过垫片或锁紧结构有效压紧压盖，使得压盖无法对轴承外圈施加足够的轴向压力，进一步削弱了轴承的固定效果。
3支撑结构的定位失效：外固定板（4）和摆杆（2）作为轴承的支撑部件，未与轴承外圈形成可靠连接（如缺少定位销或过盈配合），可能导致轴承在径向或轴向受力时发生松动。
4轴肩设计缺失：输入动力轴（5）的端部未设置轴肩，无法限制轴承内圈的轴向移动，若仅依赖螺栓（7）固定，可能导致轴在轴承内发生轴向窜动，影响传动精度。

智谱也没比豆包强哪去，1 轴承外圈的确只有一侧固定，但这是深沟球轴承啊，AI看不到轴承类型。
2 螺钉没有防松措施是个问题，但还是那句话，要结合工作场合。
3 轴承外圈与外固定板和摆杆之间的配合不是必须过盈配合的，最关键的是过盈配合是通过尺寸配合符号确定的，它不是画出来的。
4 那明明有轴承内圈的轴肩定位，AI就是看不到轴肩。

千问qwen3.7-max思考后的回答

1. 轴承外圈轴向定位缺失（核心问题）
问题描述：
轴承（8）的外圈仅右侧由压盖（6）通过螺栓（7）固定，而左侧无有效轴向限位结构。
外固定板（4）位于轴承左侧，但其与轴承外圈之间存在明显间隙（图中可见外固定板与轴承外圈未直接接触），无法提供轴向约束。
若轴承外圈左侧无定位，轴向载荷或振动可能导致轴承外圈在机座内轴向窜动，破坏定位精度，甚至引发设备异常磨损。
规范要求：
轴承外圈需在机座上实现双向轴向固定（如通过压盖+端盖、轴肩+卡环等组合），确保外圈在轴向受力时无位移。
2. 输入动力轴（5）轴向定位可靠性不足
问题描述：
输入动力轴（5）的轴向位置依赖右侧压盖（6）对轴承内圈的间接约束，但左侧无直接轴向定位结构。
轴的左端（靠近外固定板一侧）未设置轴肩、挡圈或端盖等轴向限位元件，仅通过与轴承内圈的配合（通常为过渡配合）无法可靠限制轴的轴向移动。
若轴向载荷存在，轴可能因间隙配合而产生轴向窜动，导致传动系统失准或轴承异常受力。
规范要求：
轴的轴向定位应直接由轴肩、挡圈或端盖等结构实现，避免依赖轴承内圈的间接约束（轴承内圈主要承担径向载荷，轴向定位需独立设计）。
3. 摆杆（2）与轴承定位的干扰风险
问题描述：
摆杆（2）直接安装在轴承外圈附近，其运动轨迹可能对轴承外圈产生额外径向/轴向力。
若摆杆与轴承外圈间距过小或刚性不足，摆杆摆动时可能撞击轴承外圈，导致外圈偏移或振动。
此设计未体现摆杆与轴承外圈的隔离或缓冲结构（如间隙设计、弹性支撑），存在结构干涉风险。
规范要求：
传动部件（如摆杆）应与轴承定位结构保持安全间距，或通过独立支撑结构隔离振动/冲击载荷，避免直接影响轴承定位。
4. 压盖（6）与螺栓（7）的装配合理性存疑
问题描述：
压盖（6）通过螺栓（7）固定，但螺栓布置未体现对称性或均布原则。
图中仅标注单侧螺栓（7），未显示另一侧是否对称布置（若仅单侧固定，压盖易因受力不均变形，导致轴承外圈定位偏斜）。
螺栓（7）的紧固方向与轴承轴线垂直，可能因拧紧力矩导致压盖倾斜，影响轴承外圈的轴向压紧效果。

阿里吹嘘的最新旗舰模型，也就那么回事。
1 轴承外圈的确只有一侧固定，但这是深沟球轴承啊，AI看不到轴承类型。
2 那明明有轴承内圈的轴肩定位，AI就是看不到轴肩。
3 神他妈的摆杆直接安装在轴承外圈附近，那明明是轴承安装在摆杆上。
4 螺钉明明位置在压盖盘中心位置，AI硬识别不对称。

如果是液压原理图或电气原理图，能稍微好一点。因为原理图有个特点，所有元件符号全是标准的，功能回路也是清晰的。
而机械图纸它不是原理图，它是结构图。
结构图对于人而言，需要空间想像力；对于AI而言，它必须得有物理空间概念。
而国产大模型名曰多模态，实则是马甲。是文本模型+生图模型，而生图模型又是由文本解码+图像编码+图像解码三组件协同运行。
这里面就没一个懂物理，懂空间几何的。
